尼龙丝和纤维
湿度对性能的影响

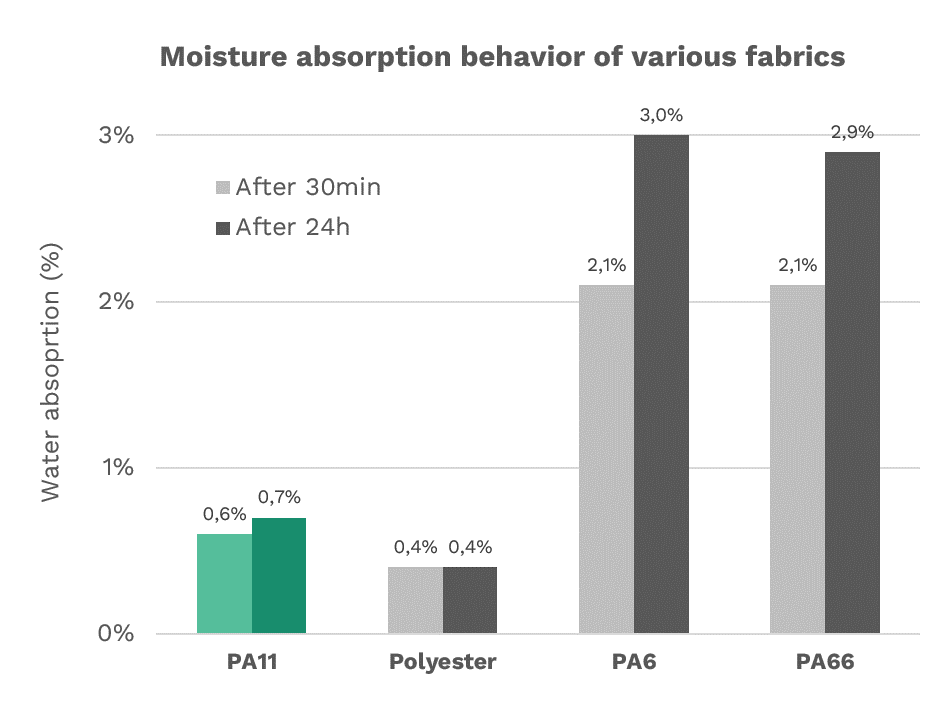

众所周知，PA6 或 PA6.6 等短链尼龙比 Rilsan® PA11 等长链尼龙吸水率更高。
对机械性能的影响
PA6 和 PA66 对湿度更敏感，导致其在接触水后机械性能发生改变。

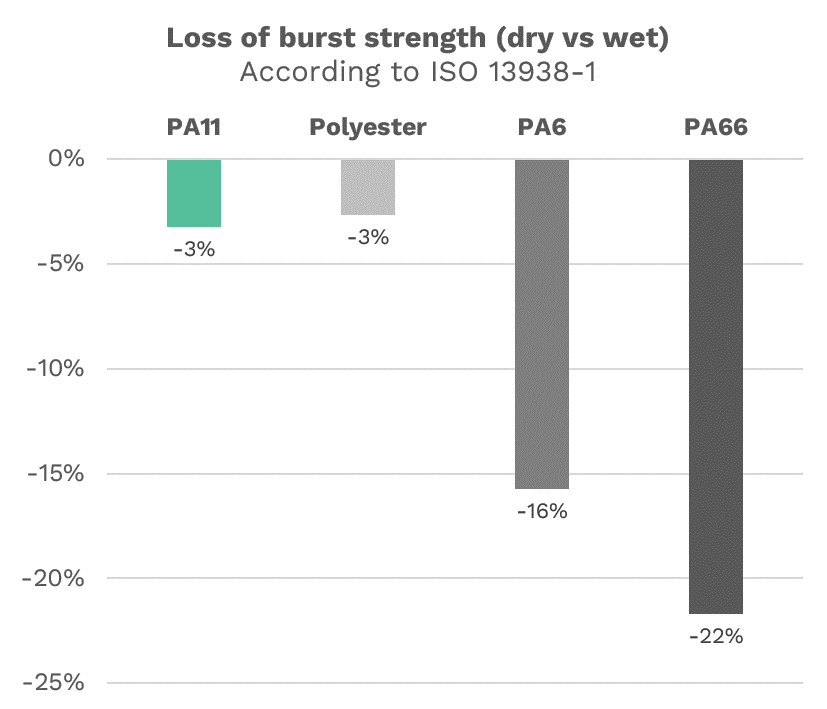

在胀破强度损失测试中，Rilsan® PA11 保持了优良性能，而基于 PA6 或 PA6.6 的织物与干燥样品相比，则有 15% 到 20% 的变化。
耐磨性
Rilsan® PA11 的耐磨性能与PA6或PA6.6织物相似
| Polyester textile |
PA6 or PA66 textile |
PA11 textile |
|
|---|---|---|---|
| Martindale test ISO 12947-2 |
>20,000 cycles | >100,000 cycles | >100,000 cycles |
耐化学腐蚀性
Rilsan® PA11具有卓越的耐化学性能，被应用于石油&天然气以及汽车等需要长期暴露于化学腐蚀、高低温等恶
劣环境的严苛应用领域。
Rilsan® PA11用于需要长期耐受化学品的工业织物，带来卓越的耐久性能。
典型应用
通常普通的PA6和PA66尼龙树脂是耐磨丝线的常用材料，但他们的吸湿性和硬度在一些应用领域并不适用，而长碳链尼龙树脂是这些应用领域的理想材料选择。
这些应用领域包括
- 钓鱼线
- 除草机用单丝
- 洗车刷
- 工业用刷和防磨垫
- 研磨/抛光垫
- 牙刷
- 自动扶梯侧毛刷
- 工业过滤纤维
柔韧性更好，吸湿率更低
- Rilsamid® D PA 612规格 - 提高潮湿环境下的尺寸稳定性
- Rilsan® S PA 610 规格 - 含生物基成分 (通常为60%含量，ASTM 6866)
- Rilsamid® PA12 规格 - 显著提高柔韧性，降低吸湿度
- Rilsan T® PA 1010 规格 - 100%生物基 (ASTM 6866)
- Rilsan® PA11 规格 - 性能卓越；100%生物基 (ASTM 6866)
结果基于相同的软管编织纺织样品（DTY 复丝 78 dtex/24F，伸长率 28%，韧性 4cN/dtex）。
Rilsan® PA11 纤维可在全球范围内以下列形式供应：
- 单丝
- 复丝
- 短纤
- 无纺布
市场应用
